目前，市面上供應肖特基二極管的廠家、供應商特別地多，更多選擇的背后，帶來的卻是更多的迷茫和不知所措。采購肖特基二極管，哪家好呢？提及“東沃電子DOWOSEMI”這個國產二極管品牌，很多客戶可能第一想到他家的TVS二極管、ESD二極管、穩壓二極、壓敏電阻MOV、陶瓷氣體放電管GDT、自恢復保險絲PPTC、半導體放電管TSS等等產品，其實二極管（肖特基二極管、整流二極管、開關二極管、恢復二極管、超快恢復二極管等等）也是東沃電子的核心優勢產品。東沃電子推出的肖特基二極管種類繁多、封裝多樣、型號齊全，今天要介紹的一款肖特基二極管是：SP1545L。

肖特基二極管參數含義

在科普東沃SP1545L肖特基二極管相關知識前，先來了解下肖特基二極管參數和封裝相關的知識。肖特基二極管涉及的參數有：

1)VRRM：最大可重復峰值反向電壓Maximum repetitive peak reverse voltage
2)VRMS：能承受的反向有效值電壓Maximum RMS voltage
3)VDC：最大直流阻斷電壓Maximum DC blocking voltage
4)VF：最大正向電壓Maximum forward voltage
5)IFM：最大平均正向整流電流Maximum average forward rectified current
6)IFSM：峰值正向浪涌電流8.3ms 單一正弦半波Peak forward surge current 8.3 ms single half sine-wave
7)IR：最大反向電流Maximum reverse current
8)CJ：典型結電容Typical junction capacitance
9）TJ：工作溫度Junction Temperature
10）TSTG：存儲溫度Storage temperature range

肖特基二極管封裝

東沃電子生產的肖特基二極管有貼片和直插之分，具體封裝形式有：

1）貼片：SOD-123、SOD-123FL、SOD-323、SOD-523、SMA (DO-214AC)、SMAF、SMA-W、

SMB (DO-214AA)、SMBF、SMB-W、SMC (DO-214AB)、TO-277等等；

2）直插：DO-41、DO-27、R-6等等；

SP1545L肖特基二極管參數

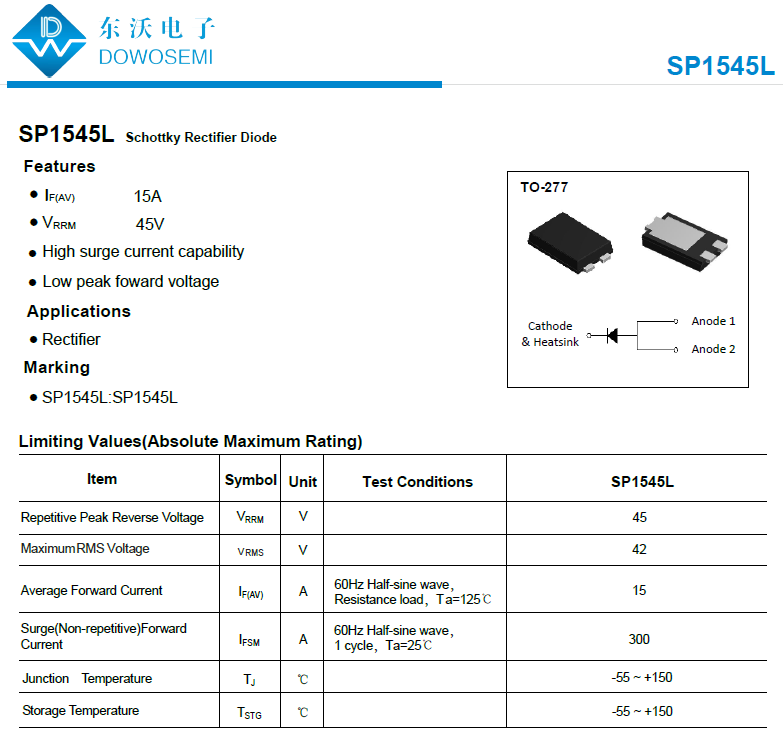

查閱?wèn)|沃電子“SP1545L Datasheet”產品手冊可知，SP1545L參數如下：

最大可重復峰值反向電壓：45V
最大平均正向整流電流：15A
能承受的反向有效值電壓：42V
峰值正向浪涌電流：300A
典型結電容：0.95nF
工作溫度：-55℃ ~ +150℃
存儲溫度：-55℃ ~ +150℃

具體參數詳情，詳見東沃電子“SP1545L Datasheet”產品手冊。東沃電子推出的SP1545L肖特基二極管現已全面量產、品質卓越、穩定可靠、交期迅速、價格美麗、廠家直供、售后保障，竭誠歡迎廣大新老客戶前來東沃電子咨詢，1對1為您服務：136 7581 6901（微信同號）朱經理
