廠家東沃電子自主研發、生產、銷售的高分子ESD保護二極管（Polymer ESD Protection Diode）是一種用于靜電放電（ESD）保護的電子元器件。ESD是指由于靜電積累而導致的瞬態電流放電現象，可能對電子設備和集成電路（IC）造成損害。高分子ESD保護二極管被設計用于吸收和分散這些電流，并保護敏感的電子元器件。

高分子ESD靜電管詳情介紹

1）材料：東沃電子高分子ESD靜電管采用高分子材料作為主要構成元素。這些高分子材料具有良好的電導性和ESD保護性能，并且可以提供快速響應時間和可靠的保護。

2）工作原理：當靜電放電事件發生時，高分子ESD靜電管會迅速導通，將放電電流引導到地或其他低電位點，從而防止電流通過敏感的電子元器件。一旦放電事件結束，高分子ESD靜電管會恢復到其正常非導通狀態。

3）保護特性：高分子ESD靜電管具有優秀的ESD保護特性，能夠吸收和分散高能量的ESD放電。它們可以提供低電壓跌落和快速響應時間，有效保護電子設備免受ESD損害。

4）尺寸和封裝：高分子ESD靜電管通常具有小型尺寸和緊湊的封裝（0603、0402等等），以適應集成電路和電子設備的緊湊設計要求。

5）應用領域：高分子ESD靜電管廣泛應用于各種電子設備和系統中，如移動通信設備、計算機、消費電子產品、汽車電子和工業控制系統等。它們能夠提供可靠的ESD保護，提高設備的可靠性和穩定性。

PESD0603V12高分子ESD靜電管參數

關于高分子ESD靜電管，這并不是東沃電子第一次科普這類的話題，之前就分享過PESD0402V14、PESD0402V5、PESD0402V12、PESD0603V24、PESD0603V5等型號的高分子ESD靜電管。接下來，要科普的是東沃電子新推出的PESD0603V12高分子ESD靜電管。

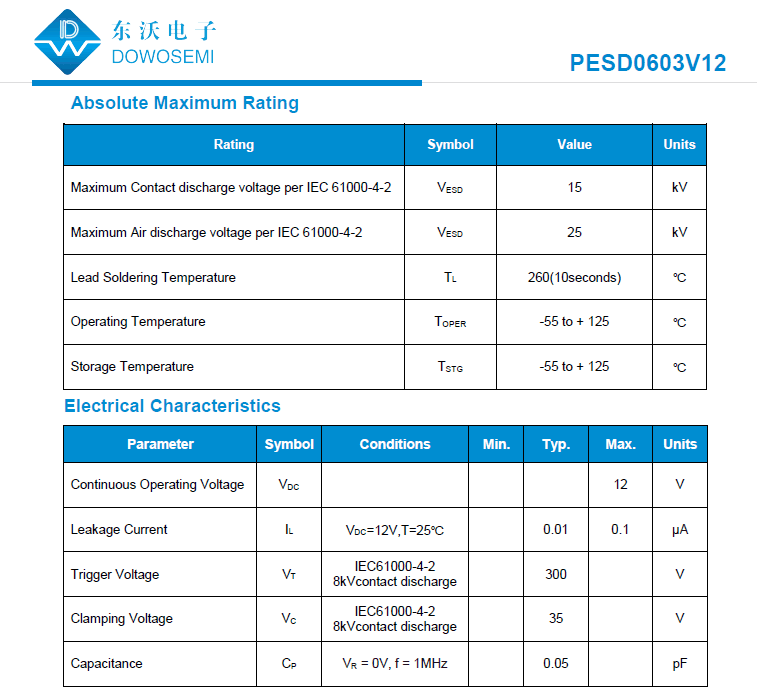

查閱?wèn)|沃電子“ESD-PESD0603V12 Datasheet”產品手冊可知：

· 工作電壓：12V
· 觸發電壓：300V
· 漏電流：0.01uA
· 鉗位電壓：35V
· 結電容：0.05pF
· 封裝形式：0603

PESD0603V12高分子ESD靜電管應用

√ 智能手機/移動互聯網設備
√ 高清多媒體接口(HDMI)
√ 筆記本/臺式電腦
√ 千兆以太網
√ 高速以太網
√ USB 2.0和USB 3.0

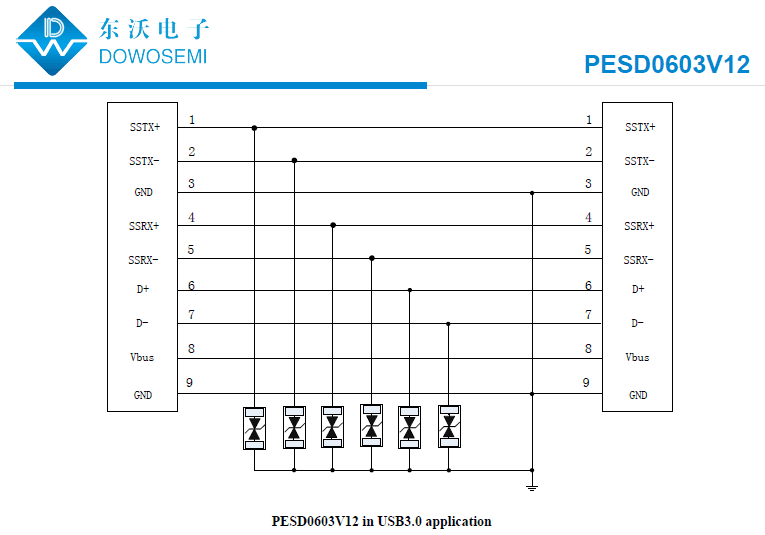

東沃PESD0603V12高分子ESD靜電管在USB3.0接口的應用方案圖，如下所示：

關于PESD0603V12高分子ESD靜電管相關知識就分享到這兒了，東沃電子推出的PESD0603V12二極管現已全面量產、品質穩定、高可靠性、價格美麗、交期迅速、支持少批量試產、免費樣品。關于高分子ESD靜電管應用選型問題，詳情咨詢東沃電子產品工程師：137 5773 6996（微信同號）余工
