整流二極管是一種將交流電能轉變?yōu)橹绷麟娔艿陌雽?dǎo)體器件。在實際應用中，整流二極管種類很多，可分為普通整流二極管、高效率整流二極管、快恢復整流二極管、超快恢復整流二極管等等。常有客戶前來東沃電子咨詢：貴司生產高效率整流二極管嗎？高效率整流二極管常用型號有哪些？高效率整流二極管與普通整流二極管有什么區別呢？

東沃電子（DOWOSEMI）是一家全方位的半導體器件制造商及保護解決方案服務商，集研發、生產、銷售為一體的國家高新技術企業。公司產品線涵蓋電路保護器件（TVS、ESD、GDT、MOV、PPTC、TSS）、二極管、三極管、場效應管、橋堆、碳化硅器件、集成電路等等，廣泛應用于汽車電子、工控、儀器儀表、安防、通信、照明、電源、醫療、家電、智能穿戴等多個行業和領域。接下來二三極管廠家東沃電子要分享的是高效率整流二極管與普通整流二極管的區別及高效率整流二極管經典型號。

高效整流二極管與普通整流二極管的區別

高效率整流二極管和普通整流二極管在以下方面存在區別：

1）反向恢復時間：高效率整流二極管反向恢復時間短，一般在 50-100ns。普通整流二極管反向恢復時間較長，通常大于500ns。

2）導通壓降：高效率整流二極管導通壓降較低。在相同的電流條件下，導通壓降越低，二極管的功耗就越低，電能的轉換效率也就越高。這使得高效率整流二極管在工作過程中產生的熱量較少，有助于提高電路的整體效率和可靠性。而普通整流二極管導通壓降相對較高，在導通時會消耗較多的電能并產生較多的熱量。

3）開關速度：高效率整流二極管開關速度快，能夠快速地在導通和截止?fàn)顟B(tài)之間切換，可實現高頻率的開關操作。普通整流二極管開關速度相對較慢。

4）反向漏電流：高效率整流二極管反向漏電流較小。較小的反向漏電流可以降低二極管在反向截止?fàn)顟B(tài)下的能量損耗，提高電路的效率和穩定性。普通整流二極管反向漏電流相對較大，這會導致一定的能量損耗。

5）應用場景：高效率整流二極管常用于高頻、高效率的電源電路、開關電源、通信設備等對電能轉換效率和開關速度要求較高的場合。普通整流二極管廣泛應用于一般的整流電路，如普通的電源適配器、充電器、照明電路等對頻率和效率要求不高的低頻電路中。

高效整流二極管High-efficiency Rectifier Diode經典型號

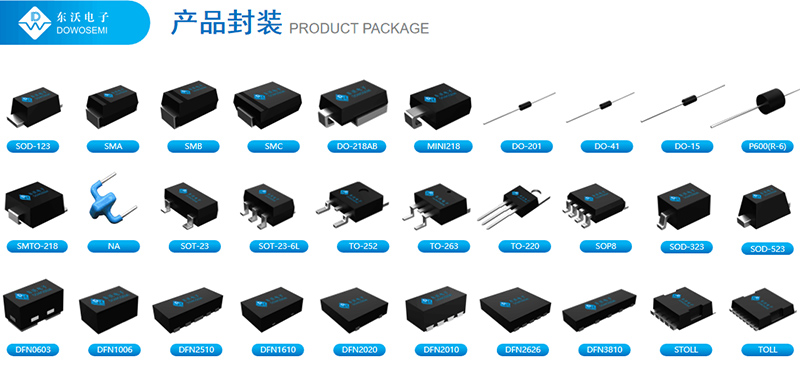

那么，高效率整流二極管有哪些型號呢？查看東沃電子產品庫可知，根據正向電流大小分類有：

1）1A高效率整流二極管

√ US10#FL 封裝SOD-123FL：US1000FL、US1001FL、US1002FL、US1004FL、US1006FL、US1008FL、US1010FL；
√ US10#FH 封裝SOD-123FH：US1000FH、US1001FH、US1002FH、US1004FH、US1006FH、US1008FH、US1010FH；
√ US10#HE 封裝SOD-123HE：US1000HE、US1001HE、US1002HE、US1004HE、US1006HE、US1008HE、US1010HE；
√ US1* 封裝SMA：US1A、US1B、US1D、US1G、US1J、US1K、US1M；
√ HER101~HER108 封裝DO-41：HER101、HER102、HER103、HER104、HER105、HER106、HER107、HER108；

2）2A高效率整流二極管

√ US20#FL 封裝SOD-123FL：US2002FL、US2004FL、US2006FL、US2008FL、US2010FL；
√ US20#HE封裝SOD-123HE：US2002HE、US2004HE、US2006HE、US2008HE、US2010HE；
√ US2*A 封裝SMA：US2DA、US2GA、US2JA、US2KA、US2MA；
√ US2* 封裝SMB：US2A、US2B、US2D、US2G、US2J、US2K、US2M；
√ HER201~HER208 封裝DO-15：HER201、HER202、HER203、HER204、HER205、HER206、HER207、HER208；

3）3A高效率整流二極管

√ US3*B 封裝SMB：US3AB、US3BB、US3DB、US3GB、US3JB、US3KB、US3MB；
√ US3* 封裝SMC：US3A、US3B、US3D、US3G、US3J、US3K、US3M；
√ HER301~HER308 封裝DO-27：HER301、HER302、HER303、HER304、HER305、HER306、HER307、HER308；

4）5A高效率整流二極管

√ US5* 封裝SMC：US5A、US5B、US5D、US5G、US5J、US5K、US5M；
√ HER501~HER508 封裝DO-27：HER501、HER502、HER503、HER504、HER505、HER506、HER507、HER508；

5）6A高效率整流二極管

√ HER601~HER608 封裝R-6：HER601、HER602、HER603、HER604、HER605、HER606、HER607、HER608；

批注:        #代表  00-50V; 01-100V; 02-200V;04-400V; 06-600V; 08-800V; 10-1000V.
                *代表  A-50V；B-100V; D-200V; G-400V; J-600V; K-800V; M-1000V.

具體型號參數，詳見東沃電子高效率整流二極管產品規格書。東沃電子生產的高效率整流二極管，型號齊全、性能穩定、高可靠性、現貨庫存、廠家價格、免費選型、免費樣品，能夠滿足客戶對產品高質量的要求，歡迎廣大新老客戶前來咨詢：13675816901（微信同號）朱經理。
