肖特基二極管SBD因其特有的低正向壓降和快速切換速度，廣泛應用于電源管理、頻率轉換、反向電流保護等領域中。在實際應用中，正確選型肖特基二極管對于電路性能的優化和可靠性至關重要。近日常有客戶前來東沃電子詢問：“肖特基二極管如何選型？反向電壓40V的肖特基有哪些型號？怎么選好？”肖特基二極管選型，需要綜合考慮應用需求、電氣性能、封裝形式、成本等等因素，確保為特定的應用找到最合適的肖特基二極管。

 40V肖特基二極管常用型號

查看“東沃產品選型表”可知，反向電壓40V肖特基二極管常用型號有：

1）正向電流0.35A肖特基：SD103AW（0.6V SOD-123） 、SD103AWS（0.6V SOD-323） 、SD103AX（0.6V SOD-523）；

2）正向電流0.5A肖特基：B0540W（0.51V SOD-123） 、B0540WS（0.51V SOD-323）；

3）正向電流1A肖特基：S14FH（0.55V SOD-123FH） 、DSS14（0.55V SOD-123FL）、DSS14-Q（0.55V SOD-123FL）、DSS14L（0.47V SOD-123FL）、K14（0.55V SOD-123FL）、L14（0.55V SOD-123FL）、S14FL（0.55V SOD-123FL）、S14FL-Q（0.55V SOD-123FL）、S14HE（0.5V SOD-123HE）、S14HE-Q（0.5V SOD-123HE）、B5819WS（0.6V SOD-323）、LMBR140ET1G（0.55V SOD-323HE）、SS14HE（0.55V SOD-323HE）、SS1040HEWS（0.53V SOD-323HE）、SS14（0.55V SMA）、SS14-Q（0.55V SMA）、SS14B（0.55V SMB）、B5819W（0.6V SOD-123）、B5819WX（0.6V SOD-323）、1N5819W（0.6V SOD-123）、1N5819WS（0.6V SOD-323）、1N5819WX（0.6V SOD323-GW）、1N5819（0.55V DO-41）、SR140（0.55V DO-41）；

4）正向電流2A肖特基：S24FH（0.55V SOD-123FH）、DSS24（0.55V SOD-123FL）、DSS24-Q（0.55V SOD-123FL）、DSS24L（0.47V SOD-123FL）、DSS24L-Q（0.47V SOD-123FL）、K24（0.55V SOD-123FL）、SS24（0.55V SOD-123FL）、SS24-Q（0.55V SOD-123FL）、S24HE（0.55V SOD-123HE）、S24HE-Q（0.55V SOD-123HE）、SS24（0.55V SMA）、SS24-Q（0.55V SMA）、SS24（0.55V SMB）、SS24-Q（0.55V SMB）、SB240（0.55V DO-15）、SR240（0.5V DO-15）；

5）正向電流3A肖特基：S34FH（0.55V SOD-123FH）、DSS34（0.55V SOD-123FL）、K34（0.55V SOD-123FL）、SS34（0.55V SOD-123FL）、SS34-Q（0.55V SOD-123FL）、S34HE（0.55V SOD-123HE）、S34HE-Q（0.55V SOD-123HE）、SS34（0.55V SMA）、SS34-QSS34（0.55V SMA）、SS34LAQ（0.42V SMA）、SS34（0.55V SMB）、SS34-Q（0.55V SMB）、SS34（0.55V SMC）、SS34-Q（0.55V SMC）、1N5822（0.525V DO-27）、SR340（0.55V DO-27）、MBR340（0.7V DO-27）；

6）正向電流5A肖特基：SL540L（0.47V SOD-123FL）、SS54（0.55V SMA）、SS54-Q（0.55V SMA）、SS54（0.55V SMB）、SS54-Q（0.55V SMB）、SS54（0.55V SMC）、SS54-Q（0.55V SMC）、SB540（0.55V TO-277B）、SP540L（0.48V TO-277B）、SR540（0.55V DO-27）；

7）正向電流8A肖特基：SS84（0.55V SMC）、SS84-Q（0.55V SMC）、SR840（0.55V DO-27）；

8）正向電流10A肖特基：SS1040B（0.55V SMB）、SS104（0.55V SMC）、SS104-Q（0.55V SMC）、SB1040（0.55V TO-277B）、SR1040（0.55V DO-27）、MBR1040CT（0.65V TO-263）；

9）正向電流20A肖特基：MBR2040CD（0.65V TO-252）、MBR2040CT（0.65V TO-263）、MBR2040CS（0.65V TO-252）、MBR2040CT（0.55V TO-220AB）；

10）正向電流40A肖特基：MBR4040LCT（0.65V TO-263）

11）正向電流60A肖特基：MBR6040CT（0.65V TO-263）、MBR6040PT（0.65V TO-247）；

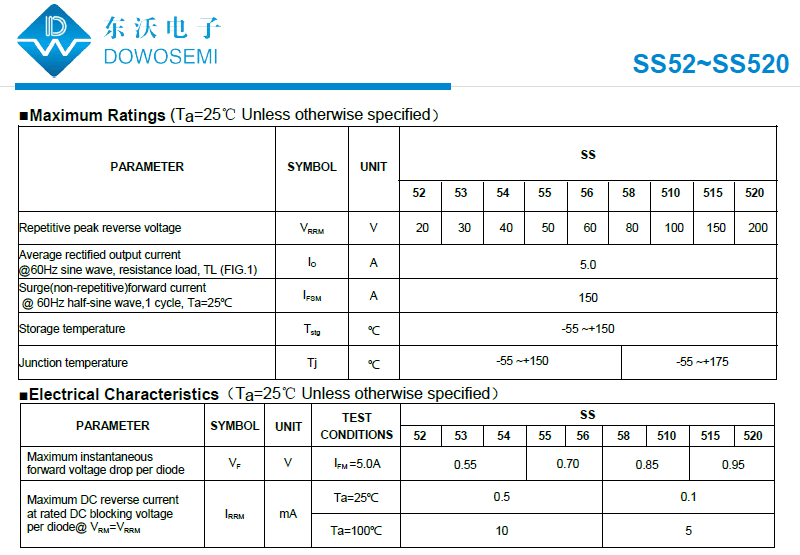

SS54肖特基二極管參數

查閱東沃電子“SBD-SS52~SS520 (SMA) Datasheet”、“SBD-SS52~SS520 (SMB) Datasheet”、“SBD-SS52~SS520 (SMC) Datasheet”產品規格書可知，型號涵蓋SS52、SS53、SS54、SS55、SS56、SS58、SS510、SS515、SS520，東沃SS54肖特基二極管參數詳情如下：

關于40V肖特基二極管具體型號參數詳情，可向東沃電子索取對應型號規格書。匠心智造，真芯守護，東沃電子（DOWOSEMI）是一家專業的二三極管、保護器件、MOS管、橋堆、IC生產廠家及解決方案服務商。東沃電子自主研發、生產、銷售的肖特基二極管封裝多樣、型號齊全、品質卓越、現貨庫存、廠家價格、免費選型、免費樣品，歡迎廣大新老客戶前來咨詢：13675816901（微信同號）朱經理。
