穩壓二極管，亦稱為齊納二極管，在二極管種類中，算是應用頻率中比較高的一種分立器件。穩壓二極管的特點就是反向通電尚未擊穿前，其兩端的電壓基本保持不變。這樣，當把穩壓二極管接入電路以后，若由于電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。穩壓二極管種類繁多，型號齊全。那么，問題來了，穩壓二極管在選型過程中，需要考慮哪些參數呢？關于穩壓二極管SML4728A-SMZ1330A，您知道多少？

穩壓二極管參數詳解

Pd—額定功率：由芯片允許溫升決定，其數值為穩定電壓Vz和允許最大電流Izm的乘積。目前東沃電子供應的穩壓二極管額定功耗有：1W、1.5W、2W、3W、5W。
Vz—穩定電壓：指穩壓二極管通過額定電流時兩端產生的穩定電壓值。
Iz—額定電流：指穩壓二極管產生穩定電壓時通過二極管的電流值。
Rz—?jiǎng)討B(tài)電阻：指穩壓管兩端電壓變化與電流變化的比值。
Ir—反向漏電流：指穩壓二極管在規定的反向電壓下產生的漏電流。

穩壓二極管選型需要考慮的參數

1）額定功率：一般是穩定電壓與流過的額定電流的乘積，大了需要加裝散熱器；
2）穩壓電流：穩壓能夠?qū)崿F(xiàn)的額定電流范圍；
3）電壓的穩壓范圍：一般會有一個電壓區間，應該要滿足電路的保護需求；
4）穩壓二極管工作頻率：一般穩壓管工作都會有一個上限頻率；
5）封裝形式：根據使用場合選擇器件封裝形式，穩壓二極管封裝有DO-41、SMA/DO-214AC、SOD-123、DO-15、SMB/DO-214AC、SMC/DO-214AB。

SML4728A-SMZ1330A型號齊全

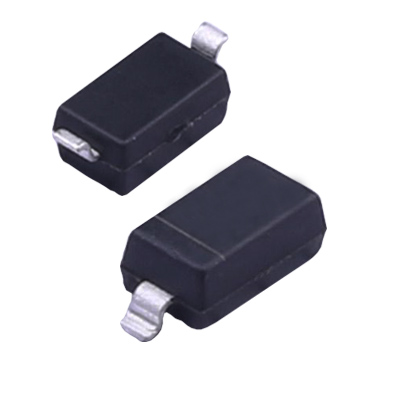

接下來電路保護器件廠家東沃電子要給大家介紹的是SOD-123封裝的穩壓二極管SML4728A-SMZ1330A，額定功率1W，穩定電壓3.3V-330V，型號齊全：
SML4728A、SML4729A、SML4730A、SML4731A、SML4732A、SML4733A、SML4734A、SML4735A、SML4736A、SML4737A、SML4738A、SML4739A、SML4740A、SML4741A、SML4742A、SML4743A、SML4744A、SML4745A、SML4746A、SML4747A、SML4748A、SML4749A、SML4750A、SML4751A、SML4752A、SML4753A、SML4754A、SML4755A、SML4756A、SML4757A、SML4758A、SML4759A、SML4760A、SML4761A、SML4762A、SML4763A、SML4764A、SMZ1110A、SMZ1120A、SMZ1130A、SMZ1140A、SMZ1150A、SMZ1160A、SMZ1180A、SMZ1200A、SMZ1220A、SMZ1240A、SMZ1250A、SMZ1270A、SMZ1300A、SMZ1330A。

在實際應用中，具體選用什么型號的穩壓管，還需要技術來指導您選型。搜索千遍，不如咨詢一遍，東沃技術免費咨詢熱線：136 7581 6901（微信同號）朱工！
