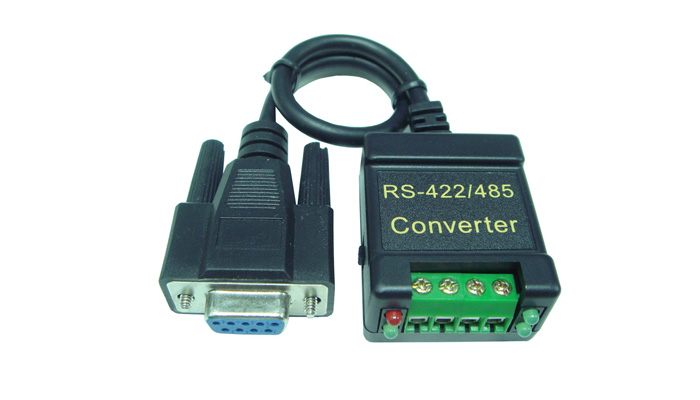

RS-422接口，也叫作EIA-422接口，是規定采用4線、全雙工、差分傳輸、多點通信的數據傳輸協議。RS-422（EIA-422）接口常用于中短距離的數據傳輸，最大傳輸距離為1219米，最大傳輸速率為10Mb/s。RS-422（EIA-422）接口具有可靠穩定、傳輸距離遠、傳輸速率快、抗干擾能力強等優點，在工業控制、通信設備、醫療設備等領域得到廣泛應用。

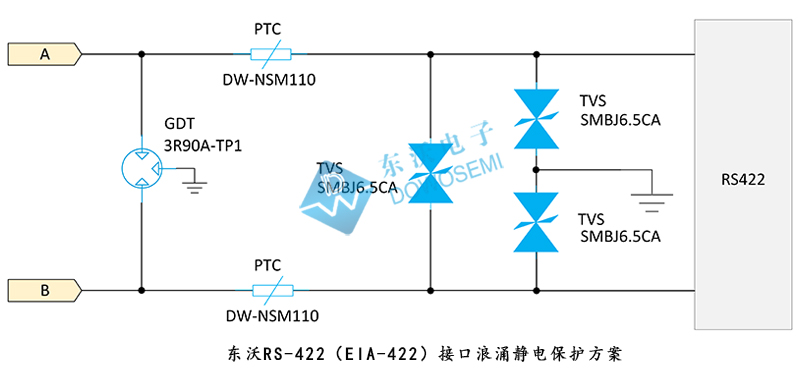

RS-422（EIA-422）接口在應用時，其接口傳輸線通常暴露于戶外，極其容易受到電磁干擾、雷擊、靜電放電等因素影響，引入過電壓、過電流等損壞接口電路。因此，在RS-422（EIA-422）接口處，需要進行浪涌靜電保護，以保證接口的可靠性和穩定性。針對RS-422（EIA-422）接口浪涌靜電問題，東沃電子技術推薦選用陶瓷氣體放電管GDT、自恢復保險絲PPTC和TVS二極管作為過壓過流保護 。東沃RS-422（EIA-422）接口浪涌靜電保護方案設計圖如下所示：

方案說明

從東沃RS-422（EIA-422）接口浪涌靜電保護方案設計圖可以看出，前端選用了通流能力強的陶瓷氣體放電管3R90A-TP1來旁路大部分的雷擊電流，中間選用自恢復保險絲DW-NSM110起到第一級和第二級保護的耦合器件，第二級保護使用導通電壓精準度高、響應速度快、低漏電流、鉗位電壓低的雙向貼片TVS二極管SMBJ6.5CA做過壓保護，將浪涌電壓殘壓降至最低范圍，確保后端電路的安全。方案符合測試標準：

√ IEC61000-4-5：10/700us  6KV /150A；1.2/50us&8/20us  6KV/3KA；

√ IEC61000-4-2：等級4 接觸放電8KV  空氣放電15KV；

器件參數

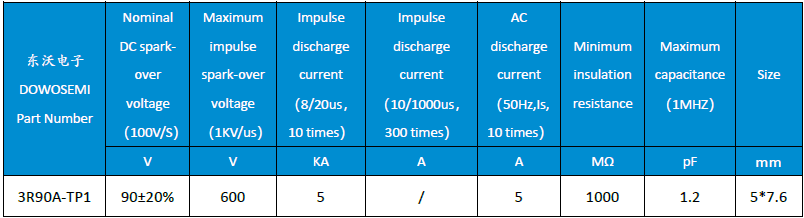

1）東沃陶瓷氣體放電管3R90A-TP1

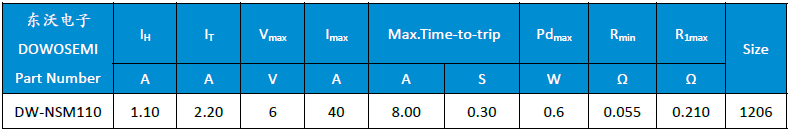

2）東沃自恢復保險絲DW-NSM110

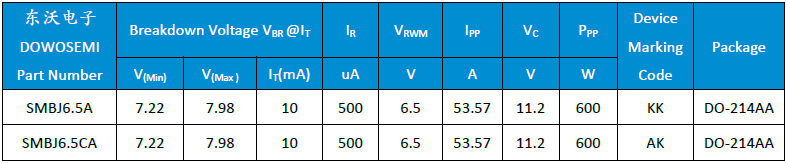

3）東沃TVS二極管SMBJ6.5CA

以上是東沃RS-422（EIA-422）接口浪涌靜電保護常用方案，如有特殊需求，歡迎前來探討。浪涌靜電保護方案，找東沃電子，電路防護不迷路！東沃RS-422（EIA-422）接口浪涌靜電保護方案中選用到的陶瓷氣體放電管3R90A-TP1、自恢復保險絲DW-NSM110和TVS二極管SMBJ6.5CA，東沃電子現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費方案整改設計、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
