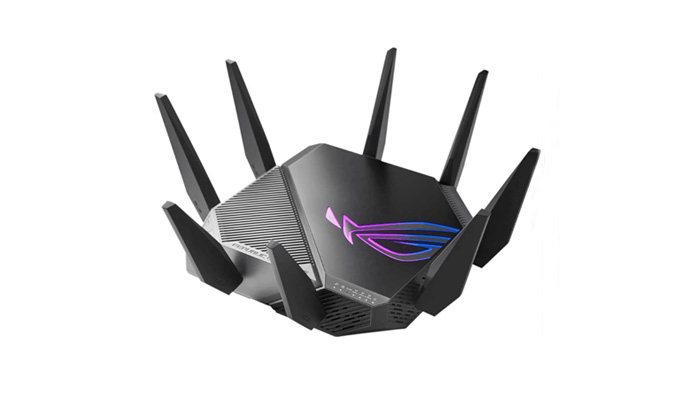

如今，Wi-Fi路由器越來越容易受到瞬態浪涌、靜電放電的損壞。Wi-Fi 6E路由器具有多個高速有線網絡接口，有以太網、USB和Wi-Fi天線端口等等。由于用戶經常交互和操作這些數據端口，路由器極易受到瞬態浪涌威脅的影響，例如靜電放電ESD、電氣快速瞬變EFT、電氣過載EOS、電纜放電 (CDE) 等等。為此，電子工程師在進行Wi-Fi 6E路由器產品電路設計時，需要考慮到選用具有ESD/EOS防護能力的浪涌保護器件來保護路由器免遭外部ESD、EFT、EOS干擾、威脅、破壞，從而保證系統的穩定性。針對Wi-Fi 6E路由器電源線端口、LAN接口、Wi-Fi天線收發器接口、USB Type-C端口、G.Fast調制解調器等方面浪涌靜電放電問題，東沃電子技術提出并設計出相應的保護解決方案圖。

一、Wi-Fi 6E路由器電源線端口浪涌保護方案圖

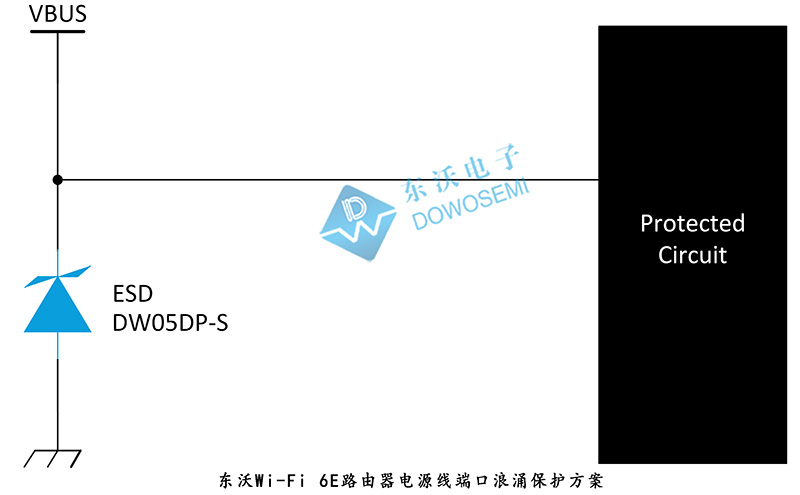

電源的穩定性對于Wi-Fi 6E路由器系統的穩定來說至關重要，通常電子工程師在設計電路時，會在電源線添加外部保護元器件來保障路由器的穩定性和安全性。東沃Wi-Fi 6E路由器電源線端口浪涌保護方案圖如下所示：

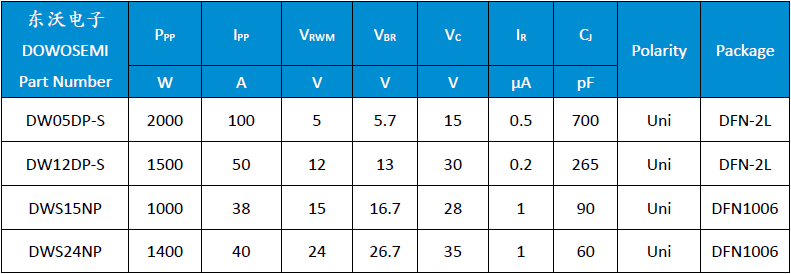

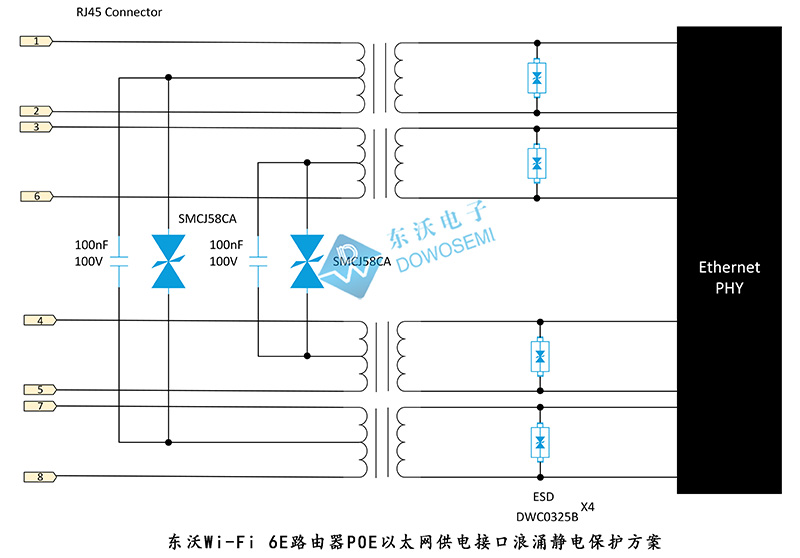

從圖中可以看出，東沃技術推薦選用ESD二極管DW05DP-S、DW12DP-S、DWS15NP、DWS24NP來保護VBUS。當路由器支持POE以太網供電時，東沃技術選用TVS二極管SMCJ58CA和ESD二極管DWC0325B來保護POE。

二、Wi-Fi 6E路由器LAN接口浪涌靜電保護方案圖

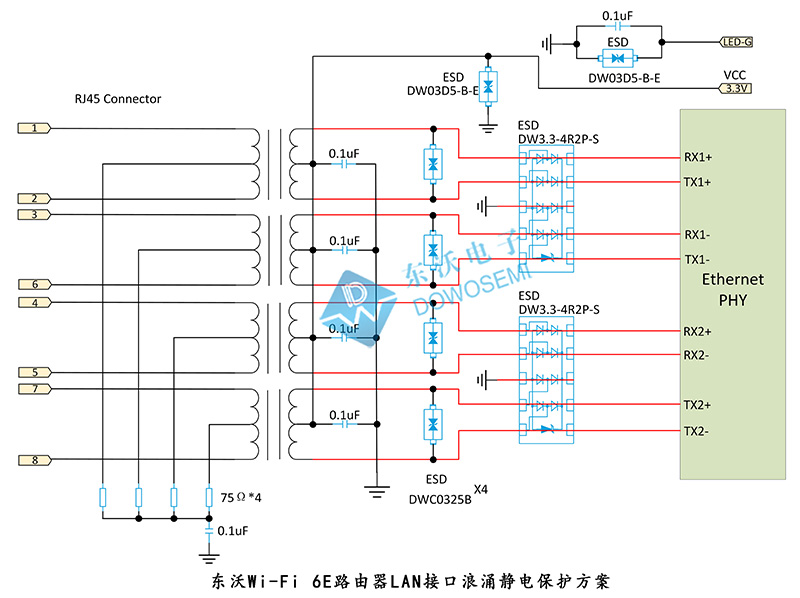

關于Wi-Fi 6E路由器LAN接口浪涌靜電保護，東沃電子之前詳細科普過了，在這里就不再詳細闡述了！有關Wi-Fi 6E路由器LAN接口浪涌靜電保護方案圖如下所示：

三、路由器Wi-Fi天線收發器接口浪涌靜電保護方案圖

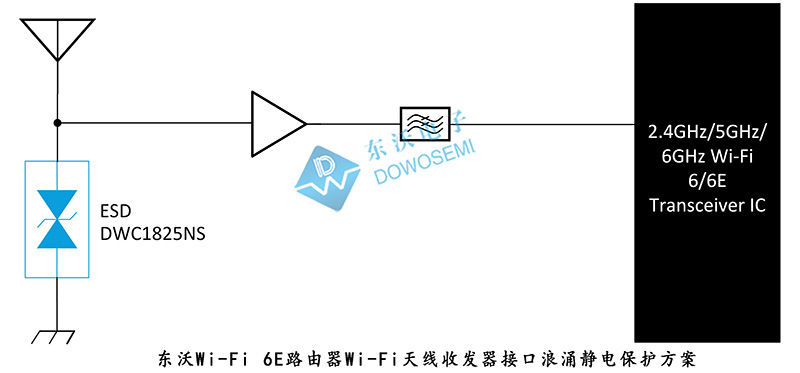

Wi-Fi 6E天線在6GHz無線頻譜上運行，為此，天線收發器接口進行浪涌靜電防護時，需要選用低結電容ESD二極管以最大限度地減少插入損耗和回波損耗。東沃Wi-Fi 6E路由器Wi-Fi天線收發器接口浪涌靜電保護方案圖如下所示：

從圖中可以看出，東沃技術選用了低電容、高線性度ESD靜電保護二極管DWC1825NS，用于保護Wi-Fi 6E天線端口。

四、Wi-Fi 6E路由器USB Type-C端口浪涌靜電保護方案圖

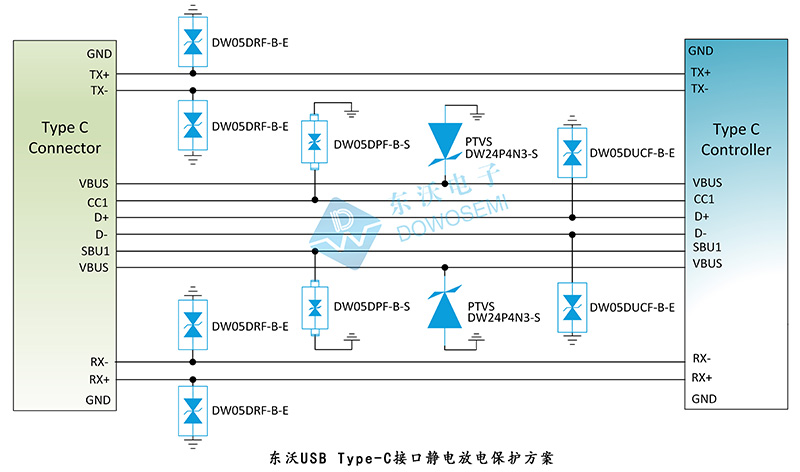

毋庸置疑，路由器USB Type-C端口很容易受到浪涌和ESD靜電放電的影響。東沃Wi-Fi 6E路由器USB Type-C端口浪涌靜電保護方案圖如下所示：

從圖中可以看出，東沃技術選用ESD二極管DW05DRF-B-E、DW05DPF-B-S、DW05DUCF-B-E和大通流TVS二極管DW24P4N3-S保護路由器USB Type-C免受浪涌靜電威脅。

五、Wi-Fi 6E路由器G.Fast調制解調器浪涌靜電保護方案圖

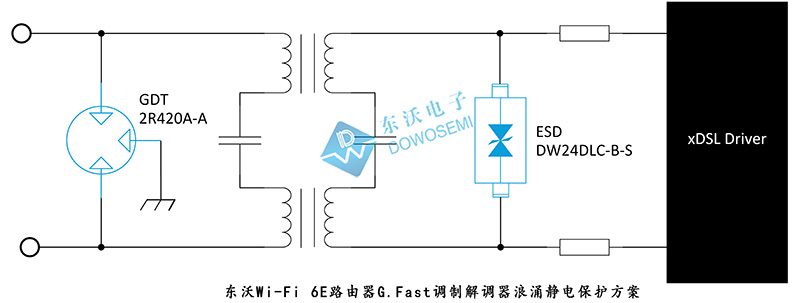

有些Wi-Fi 6E路由器集成xDSL G.Fast調制解調器，能為FTTx應用提供類似光纖的速度。東沃Wi-Fi 6E路由器G.Fast調制解調器浪涌靜電保護方案如下圖所示：

從圖中可以看出，東沃技術選用一顆陶瓷氣體放電管2R420A-A和一顆ESD二極管DW24DLC-B-S，用于保護G.Fast線路驅動器免受浪涌靜電威脅。

由此可知，想要保障Wi-Fi 6E路由器的穩定性和安全性并不是難事。設計Wi-Fi 6E路由器電路時，提前考慮布局，在每個關鍵接口處選用合適的電路保護器件來做防護。以上是東沃Wi-Fi 6E路由器浪涌靜電保護典型方案，如有特殊需求，歡迎前來探討。浪涌靜電保護方案，找東沃電子，電路防護不迷路！方案中選用到的電路保護器件：DW05DP-S、DW12DP-S、DWS15NP、DWS24NP、SMCJ58CA、DWC0325B、DW3.3-4R2P-S、DWC0325B、DW03D5-B-E、DWC1825NS、DW05DRF-B-E、DW05DPF-B-S、DW05DUCF-B-E、DW24P4N3-S、2R420A-A、DW24DLC-B-S，東沃電子現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費方案整改設計、免費選型。電路保護器件具體參數詳情，詳見東沃電子產品手冊！歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
