USB 3.0端口兼容USB 2.0端口的同時，還擁有以下優勢：
1）高帶寬：高達5Gbps全雙工，而USB2.0端口則是480Mbps半雙工。
2）卓越電源管理能力。
3）更快識別器件，使主機為器件提供更多的功率，從而實現USB3.0接口充電電池、LED照明、迷你風扇等的應用。
4）高效率數據處理。

為了實現高于十倍USB2.0端口的傳輸速度，USB 3.0控制芯片需要使用更先進的制程來設計與制造，但是這樣會導致USB 3.0控制芯片對ESD靜電放電的耐受能力下降。同時，USB 3.0端口對數據傳輸容錯率也有更嚴格的要求，需要使用額外的保護器件來防止浪涌靜電事件對數據傳輸?shù)母蓴_和威脅！除了高傳輸速率要求之外，USB3.0端口熱插拔動作（即插即用、隨拔即關）引入的ESD靜電放電等瞬時噪聲也會造成電子系統工作異常，甚至導致USB3.0端口組件損壞。為此，我們必須采取措施保護USB 3.0端口免受浪涌靜電的威脅和損壞。接下來，專業TVS二極管廠家及電路保護解決方案服務商東沃電子針對USB 3.0端口浪涌靜電問題進行全方位防護方案設計及TVS二極管陣列選型推薦。

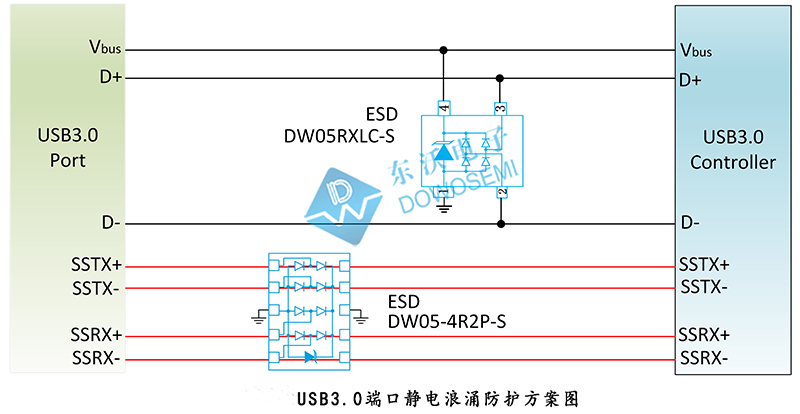

USB 3.0端口靜電浪涌保護方案圖

USB 3.0端口靜電浪涌保護方案說明

從東沃USB 3.0端口浪涌靜電保護方案圖可知，USB3.0端口的兩組差動對（TX and RX）東沃電子技術推薦選用TVS二極管陣列DW05-4R2P-S，陣列式封裝、工作電壓5V、低鉗位電壓15V、低結電容0.3pF，非常適合USB3.0高速數據傳輸特點，保證傳輸數據的完整性。DW05-4R2P-S滿足IEC 61000-4-2 (ESD)±18kV（空氣）和 ±12kV（接觸）標準，采用DNF2.5x1-10L小型封裝，縮小PCB面積降低布局（Layout）復雜度，節省系統成本。更值得一提的是，TVS二極管陣列DW05-4R2P-S采用交錯型式的接腳，以提供PCB Layout時可利用穿透式（Feedthrough）的設計。

USB2.0端口的差動對（D+ and D-）保護，東沃電子技術推薦選用TVS二極管陣列DW05RXLC-S，工作電壓5V、擊穿電壓6V、結電容1.3pF、SOT-143封裝，完全適合USB2.0線路480Mbps的信號傳輸，滿足IEC 61000-4-2 (ESD)±30kV（空氣）和 ±30kV（接觸）標準。

USB 3.0端口靜電浪涌保護器件參數

1）TVS二極管陣列DW05RXLC-S參數

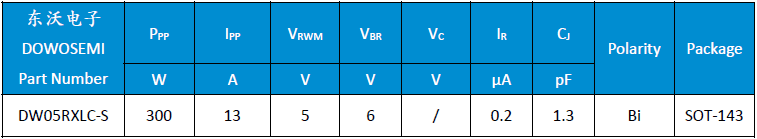

查看東沃電子“ESD-DW05RXLC-S Datasheet”規格書可知：

2）TVS二極管陣列DW05-4R2P-S參數

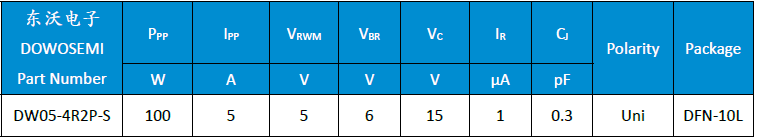

查看東沃電子“ESD-DW05-4R2P-S Datasheet”規格書可知：

以上是東沃USB 3.0端口浪涌靜電保護典型方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS二極管陣列DW05RXLC-S、DW05-4R2P-S，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
