SD/TF卡靜電浪涌保護芯片專用TVS/ESD二極管

發表日期:2023-06-28來源:www.swty1118.com瀏覽:937

SD/TF卡是一種基于半導體快閃記憶器的新一代記憶設備,具有體積小、數據傳輸速度快、可熱插拔等特性,廣泛應用于便攜式裝置中,如數碼相機、手機、平板電腦、多媒體播放器、汽車電子、無人機等產品中。然而,由于SD/TF卡需要經常性熱插拔、集成度非常高,比較脆弱,很容易受到ESD靜電放電的威脅和破壞導致數據缺失。為此,為了實現SD/TF卡數據高傳輸率并避免數據缺失的現象,SD/TF卡靜電浪涌保護不容忽視。那么,關鍵問題了,如何設計SD/TF卡靜電浪涌保護方案呢?如何選用TVS/ESD二極管為SD/TF卡靜電保護護航呢?接下來,東沃電子技術針對SD/TF卡靜電浪涌問題提出了解決方案。

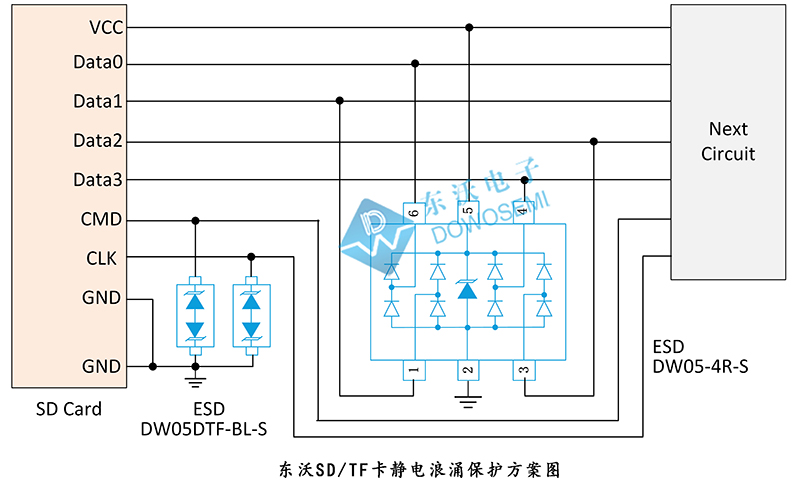

東沃SD/TF卡靜電浪涌保護方案圖

SD/TF卡靜電浪涌保護方案.jpg

東沃SD/TF卡靜電浪涌保護方案說明

從方案圖中可知,SD/TF卡靜電浪涌保護選用集成多路并組合兩個單路ESD靜電二極管,具有導通電壓精度高、響應速度快、寄生電容值低、鉗位電壓低等特點。在SD/TF卡時鐘信號線上,東沃電子技術推薦選用兩顆ESD二極管DW05DTF-BL-S,工作電壓5V、峰值脈沖電流4A、鉗位電壓低至5V、結電容低至0.9pF。SD/TF卡高速數據傳輸接口選用ESD二極管DW05-4R-S,工作電壓5V、峰值脈沖電流15A、鉗位電壓20V、結電容低至0.75pF,保證數據傳輸?shù)目煽啃院头€(wěn)定性。在不影響數據傳輸?shù)那疤嵯?,方案滿足IEC 61000-4-2 Level 4靜電放電防護需求,讓后端的電路能夠得到全面有效的防護,且做到低成本。

東沃SD/TF卡靜電浪涌保護專用TVS/ESD二極管參數

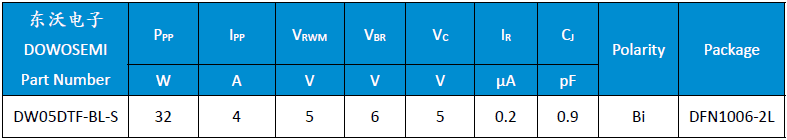

1)TVS/ESD二極管DW05DTF-BL-S參數

查閱?wèn)|沃電子“ESD-DW05DTF-BL-S Datasheet”產品規格書可知:

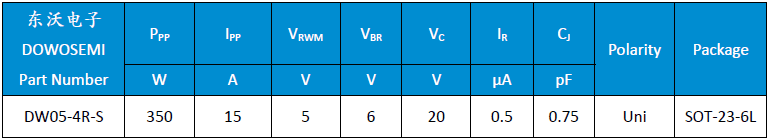

2)TVS/ESD二極管DW05-4R-S參數

查閱?wèn)|沃電子“ESD-DW05-4R-S Datasheet”產品規格書可知:


以上是東沃SD/TF卡靜電浪涌保護經典方案,如有特殊需求,歡迎前來探討。浪涌靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的TVS/ESD二極管DW05DTF-BL-S、DW05-4R-S,東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工
