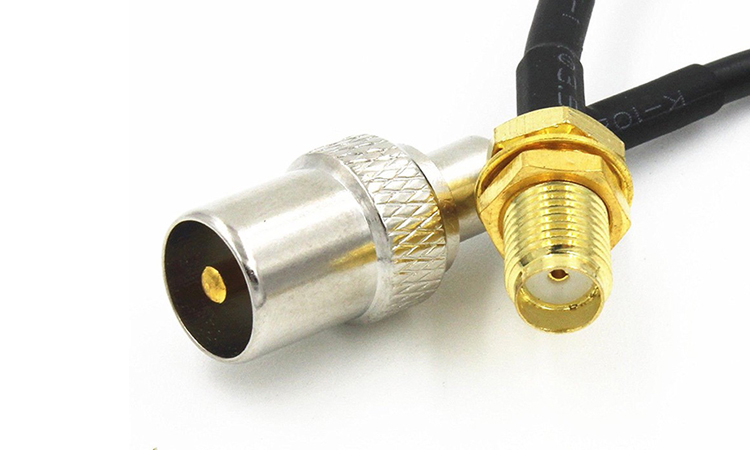

射頻就是射頻電流，英文Radio Frequency，簡稱 RF，是一種高頻交流變化電磁波的簡稱。RF射頻廣泛應用于車輛監控、遙控、遙測、小型無線網絡、無線抄表、門禁系統、小區傳呼、工業數據采集系統、無線標簽、身份識別、非接觸RF智能卡、小型無線數據終端、安全防火系統、無線遙控系統、生物信號采集、水文氣象監控、機器人控制、無線232數據通信、無線485/422數據通信、數字音頻、數字圖像傳輸?shù)阮I(lǐng)域中。由于射頻設備置于室外，易遭受到雷擊浪涌的威脅和損壞，惡劣的電磁環境很容易通過RF射頻天線引入干擾到PCB 板，導致后端電路的損壞、系統重啟、死機等現象。為此，RF射頻端口浪涌靜電保護至關重要。針對RF射頻端口浪涌靜電問題，電路保護器件廠家東沃電子提出了解決方案并推薦合適型號的電路保護器件。

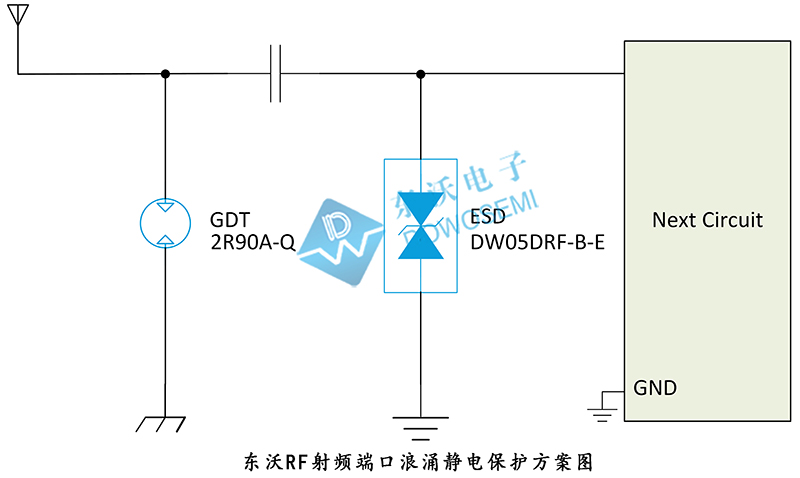

RF射頻端口浪涌靜電保護解決方案圖

RF射頻端口浪涌靜電保護方案說明

從方案圖可知，方案分為2級防護：第一級防護推薦選用兩端陶瓷氣體放電管(GDT)2R90A-Q做共模保護，保證前端的瞬間高壓保護作用，將瞬間大電流釋放到地。中間采用退耦電容做延遲。由于RF射頻端口的傳輸速率一般可高達1Gbps，對于ESD靜電保護二極管的結電容要求比較高。為此，第二級防護推薦選用ESD靜電保護二極管DW05DRF-B-E，0.3pF超低結電容，保證RF射頻端口高頻信號的完整傳輸。在不影響數據傳輸?shù)那疤嵯?，方案滿足IEC 61000-4-2 Level 4 靜電放電及 IEC 61000-4-5 Level 4 雷擊浪涌防護需求，保障后端電路得到有效全面的防護，使其適用于各種工業級產品。

RF射頻端口浪涌靜電保護器件參數

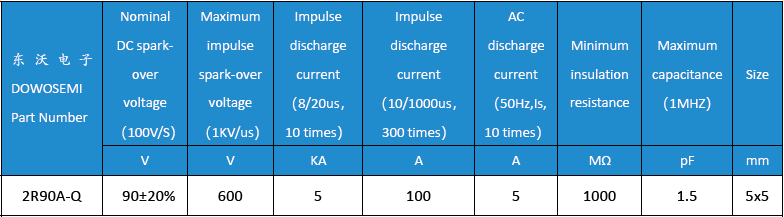

1）東沃陶瓷氣體放電管（GDT）2R90A-Q參數

查閱東沃電子“GDT-2R90A-Q Datasheet”產品規格書可知：

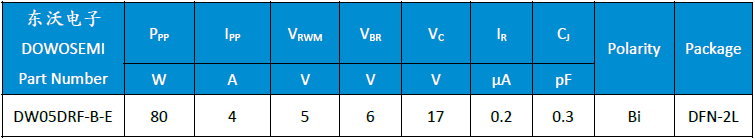

2）東沃TVS二極管DW05DRF-B-E參數

查閱東沃電子“ESD-DW05DRF-B-E Datasheet”產品規格書可知：

>> 峰值脈沖功率 (8/20μs)：80W
>> 峰值脈沖電流 (8/20μs)：4A
>> 反向工作電壓：5V
>> 最小擊穿電壓：6V
>> 鉗位電壓：17V
>> 漏電流：0.2uA
>> 結電容：0.3pF
>> ESD符合IEC 61000?4?2 (Air)：±18kV
>> ESD符合IEC 61000?4?2 (Contact)：±12kV
>> 封裝：DFN-2L

以上是東沃RF射頻端口浪涌靜電保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的陶瓷氣體放電管2R90A-Q、ESD靜電保護二極管DW05DRF-B-E，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
