USB Type-C接口靜電和電磁干擾保護設計方案
發表日期:2020-11-23來源:www.swty1118.com瀏覽:2590

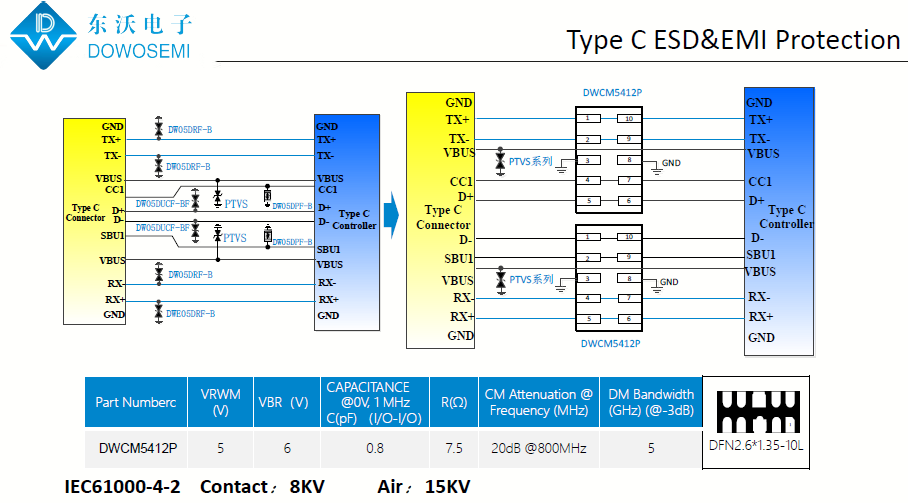

USB接口有三種不同外觀的接口,即Type-A、Type-B、 Type-c,其中Type-C擁有比Type-A和Type-B小得多的體積,是最新的USB接口外形標準。USB Type-C接口的設計亮點更加纖薄、傳輸速度更快、數據傳輸速率更高、電力傳輸更強悍(最高100W)、支持雙面插入、技術兼容性更好、支持熱插拔動作。都知道,USB Type-C接口的熱插拔動作,使其更容易受到人體靜電ESD的損害,給其內部的高集成芯片帶來威脅。為此,為了解決USB Type-C接口靜電和電磁干擾的問題,結合實際需求,東沃電子技術設計了一套USB Type-C接口靜電和電磁干擾保護方案:
防護標準:
IEC61000-4-2 : 15KV (air) ;8KV (contact);
保護器件:
DWCM5412P-TVS二極管陣列(ESD靜電保護二極管):低漏電流、反應速度快(nS級)、極間電容小、可靠性高、滿足對Type-C的高速傳輸要求等特性,被廣泛應用于安防監控、網絡通訊、汽車電子、工業控制等領域的信號接口ESD靜電防護。ESD靜電保護二極管DWCM5412P參數特性:DFN2.6*1.35-10L封裝,工作電壓5V,擊穿電壓6V,結電容0.8pF。想了解更多有關USB Type-C接口靜電和電磁干擾方案和ESD靜電保護二極管DWCM5412P更多信息,可與東沃技術或產品經理溝通交流:136 7581 6901(微信同號)朱經理
