近年來，TWS無線藍牙耳機備受用戶青睞，那它是怎么工作的呢？TWS無線藍牙耳機是通過藍牙無線連接，兩個耳機之間沒有連接線，并且需要做到音頻信號同步，不能出現延遲和音效失真。為此，為了達到這個高要求，除了選用高可靠性的藍牙主控芯片外，還需要注意藍牙天線的布局，讓兩個耳機之間的信號傳輸做到同步。但是呢，在這過程中，影響信號傳輸?shù)脑蚩赡苡泻芏喾N，其中ESD靜電和過流是最讓TWS無線藍牙耳機硬件設計工程師頭痛的問題。

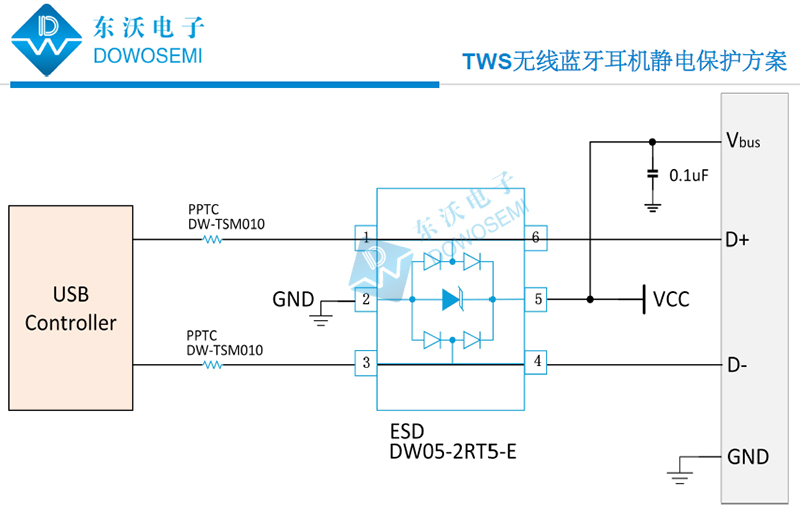

自創辦以來，東沃電子（DOWOSEMI）一直致力于為客戶解決電路中浪涌、電壓、靜電等問題。作為一家專業高品質保護器件生產廠家和保護方案服務商，東沃電子技術針對TWS無線藍牙耳機ESD靜電過流防護保護問題，設計了一個方案，也是客戶采用最多的方案之一，如下圖所示：

方案優點：本方案采用單顆器件防護，封裝小，節約空間， 保證信號完整性，滿足IEC61000-4-2，等級4，接觸放電8kV，空氣放電15kV。

方案說明：TWS無線藍牙耳機過流問題，由于TWS無線藍牙耳機工作電流小，體積小，推薦選用東沃DW-TSM010型號的自恢復保險絲PPTC，在充電倉中可以有效地保護電流過大、過熱的問題。有關自恢復保險絲DW-TSM010參數詳情，可向東沃電子索取產品手冊。

TWS無線藍牙耳機靜電保護問題，推薦客戶選用東沃DW05-2RT5-E靜電ESD保護二極管，單向、工作電壓5V、擊穿電壓6V、峰值脈沖電流4A、鉗位電壓25V、SOT-563封裝，能夠有效地滿足TWS無線藍牙耳機靜電保護防護需求。

關于TWS無線藍牙耳機ESD靜電保護防護方案，東沃電子就分享到到這兒，想了解更多其他方案和電路保護器件選型選用等方面的問題，可直接咨詢東沃電子產品工程師：137 5773 6996（微信同號）余工
